一、 安裝方式

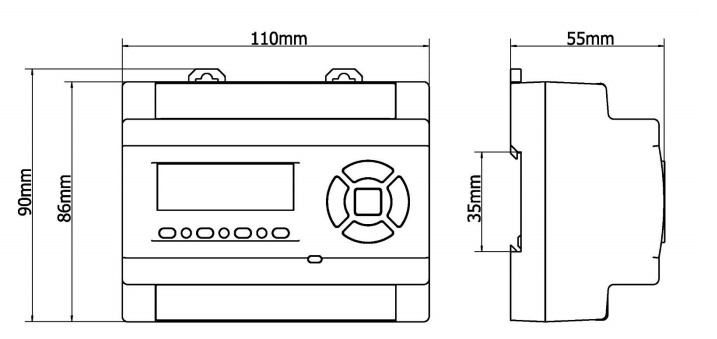

控制器的外形如下圖,外形尺寸：110×90×55（長×寬×高 單位：mm）.安裝方式為標準 35mm 導軌安裝。

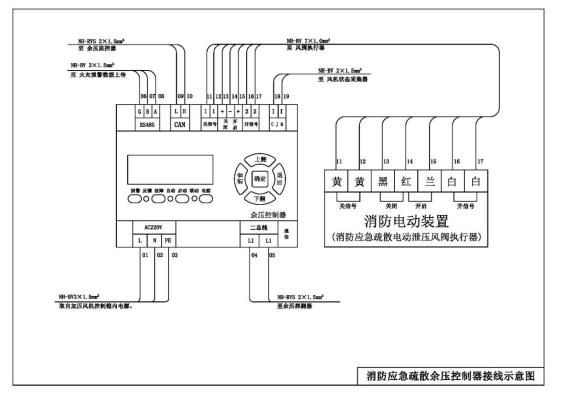

2.3.2 接線圖
注意：CAN 總線（H、L）為分極性通信總線，切勿接反或接入帶電壓的總線。
